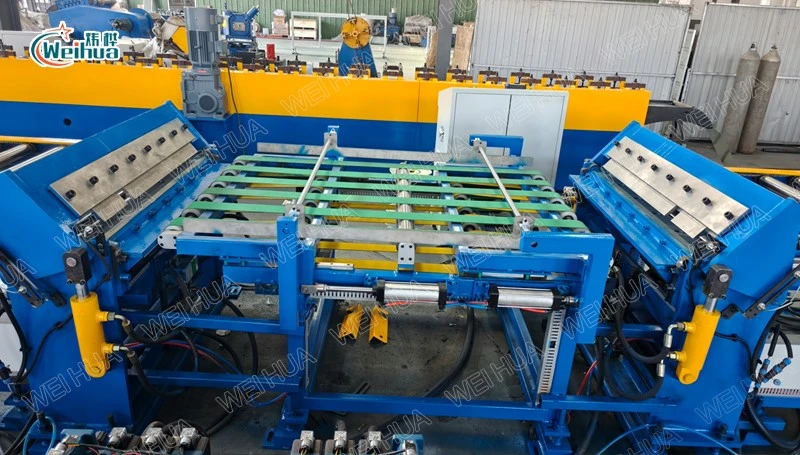

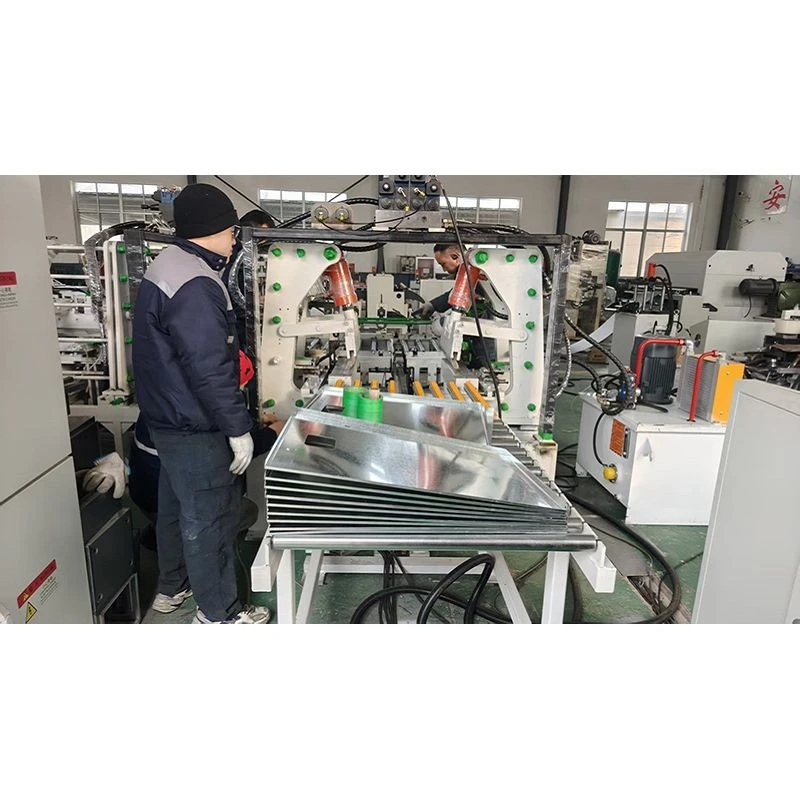

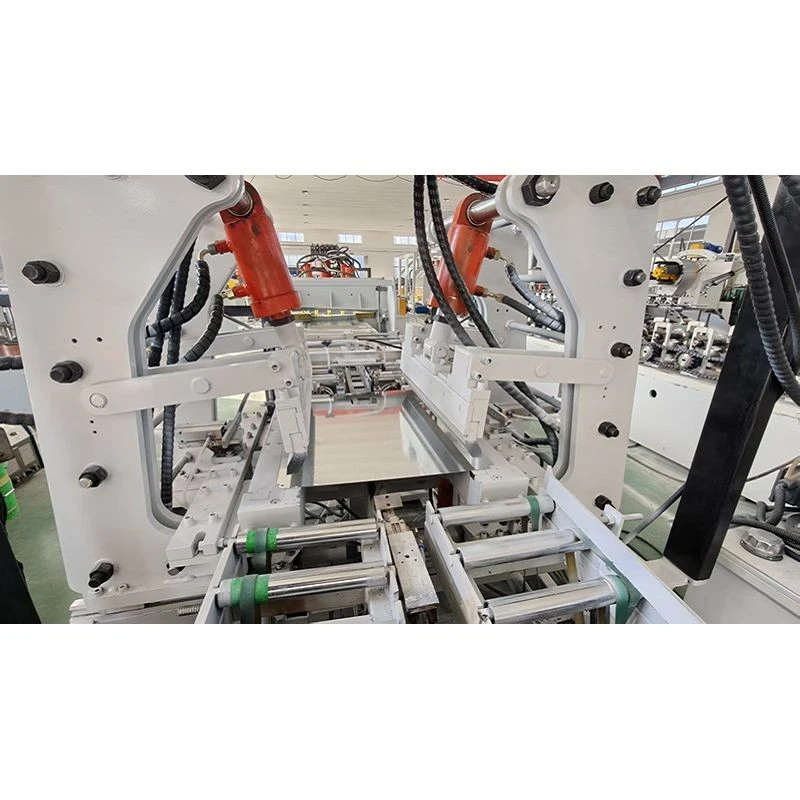

Priešgaisrinės spintos durų plokštės ritininio formavimo mašina
Priešgaisrinės spintos durų plokščių ritininio formavimo mašina yra pagrindinė priešgaisrinės spintos durų plokščių gamybos linijos valcavimo įranga. Jis specialiai sukurtas nuolat formuoti sutvirtinančią briaunos konstrukciją ir sulankstytą priešgaisrinės spintos durų plokštės krašto kontūrą, praleidžiant plienines juostas per kelis laipsniškus valcavimo praėjimus. Įranga naudoja Cr12 grūdintus volelius (HRC58 laipsnis -62 laipsniai), PLC valdymą, dažnio keitimo pavarą, galią 30kW, greitį 0-4 vnt./min., ir gali apdoroti 0,5-1,5 mm storio ir 100-1000 mm pločio plokštes, užtikrinant didelio tikslumo durų stiklo plokščių ruošinių montavimo ir lenkimo procesus.
Techninės specifikacijos
|
Produkto pavadinimas |
Priešgaisrinės spintos durų plokštės ritininio formavimo mašina |
|
|
Medžiagos specifikacija |
Q235 |
|
|
Gamybos greitis |
0-4vnt/min |
|
|
Pjovimo būdas |
Kirpimo mašina |
|
|
Įtampos parametrai |
380V/415V, 50Hz, 3 fazių |
|
|
Elektrinis valdymas |
PLC |
|
|
Pavaros variklis |
Kintamo dažnio variklio pavara |
|
|
Juostos storis |
0,5-1,5 mm (pritaikyta pagal kliento reikalavimus) |
|
|
Juostos plotis |
100-1000 mm |
|
|
Ritininė medžiaga |
Cr12, užgesintas HRC58 laipsnis -62 laipsniai |
|
|
Hidraulinės alyvos tipas |
46# hidraulinė alyva |
|
|
Pavarų alyvos tipas |
18# pavarų dėžės alyva |
|
|
Bendra variklio galia |
30 kW |
|
|
Pjovimo matmenų tolerancija |
Mažesnis arba lygus ±0,5 mm (ilgis mažesnis arba lygus 3000 mm) |
|
|
Pjovimo štampavimo medžiaga |
Cr12MoV |
|
|
Oro šaltinis |
0,5 m³/min; Slėgis: 0,7 MPa |
|
Produkto privalumai
I. Daugialaikis progresinis valcavimas plokščioms,-neiškreiptoms plonoms-plokščių durų plokštėms
Priešgaisrinių spintelių durų plokštėse dažniausiai naudojamos 0,5{2}}1,0 mm plonos plokštės, kurios formuojant gali būti banguotos ir iškraipomos. Įrangoje taikomas kelių-eigų progresyvus valcavimo procesas, kurio deformacija kiekviename važiavime pasiskirsto tolygiai. Plieninė juostelė palaipsniui deformuojasi, išvengiant įtempių koncentracijos plokštės paviršiuje, kurią sukelia didelė deformacija. Tai užtikrina gerą plokštumą ir tiesias briaunas, suteikiant plokščią pagrindą vėlesniam stiklo lango montavimui.
II. Cr12 grūdinti voleliai, kad nebūtų įbrėžimų ant plokštės paviršiaus
Kaip išorinė priešgaisrinės spintos dalis, durų plokštė reikalauja aukštos kokybės paviršiaus. Volai yra pagaminti iš Cr12 štampuoto plieno, kurio kietumas yra HRC58 laipsniai -62 laipsniai, o paviršius yra tiksliai šlifuotas, kad būtų puikus lygumas. Voleliai efektyviai apsaugo plokštės paviršių, kai plona plokšte praeina, nepalikdami cinkuoto sluoksnio įbrėžimų ir įdubimų. Po suformavimo jį galima purkšti tiesiai be šlifavimo ar remonto.
III. Vienkartinis lango rėmo sulenkimas-
Montuojant stiklinius langus ant priešgaisrinės spintos durų plokščių, lango rėmui reikia padėties sulankstomos arba flanšinės konstrukcijos. Įranga lango rėmo montavimo sulankstomą kraštą suformuoja vienu žingsniu ritininio formavimo proceso metu. Sulankstomos briaunos kampas yra tikslus, plotis yra vienodas ir tvirtai priglunda prie standartinio lango rėmo profilio, todėl nebereikės vėlesnio antrinio sulankstomo krašto apdorojimo.

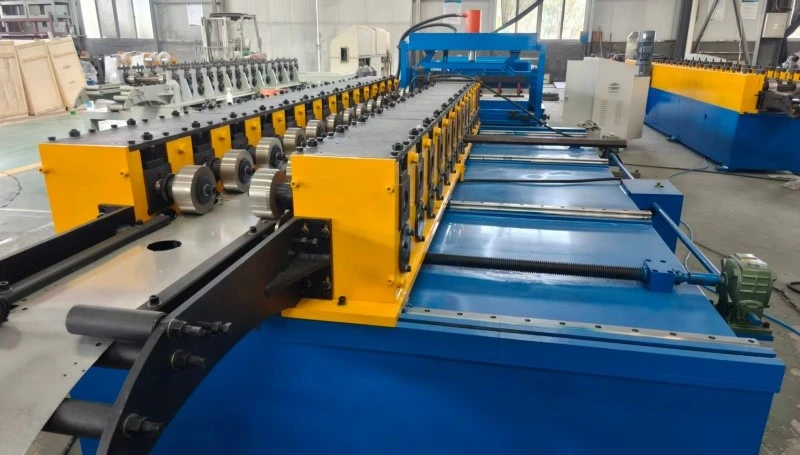

Gamyklos nuotraukos

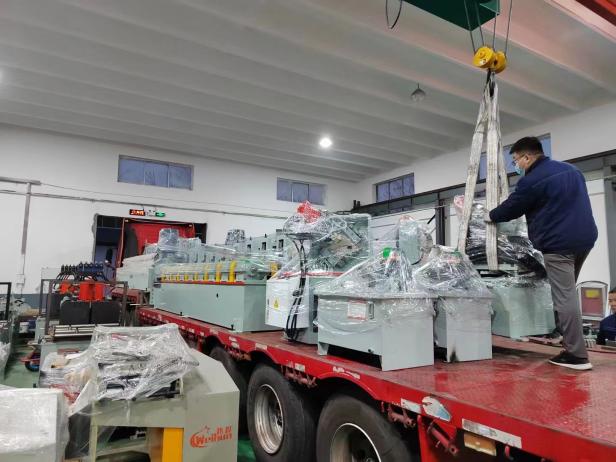

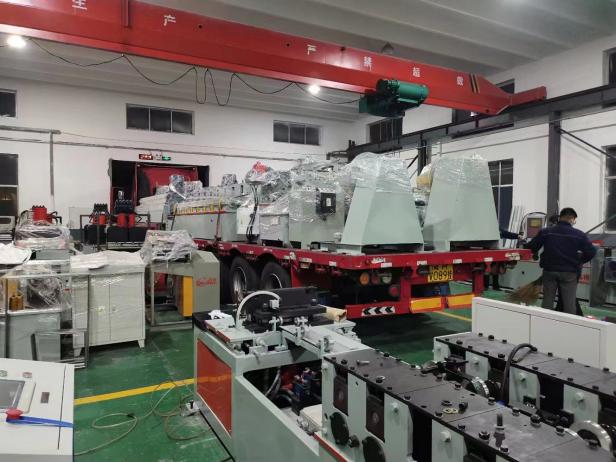

Siuntimo nuotraukos
Kliento apsilankymas
DUK
Kl .: Ar esate gamykla ar prekybos įmonė?
A: Mes esame gamykla, įsikūrusi Weifang mieste, Kinijoje. Ji turi daugiau nei dvidešimt pažangios įrangos rinkinių, įskaitant naują tikslaus apdirbimo centrą, NC tekinimo stakles, CNC vielos EDM mašinas ir didelę automobilių profilio lenkimo bandymo platformą. Kviečiame apsilankyti mūsų gamykloje bet kuriuo metu.
Kl .: Ar man reikia pakeisti volelius keičiant įrangą, kad būtų galima gaminti skirtingų specifikacijų durų plokštes?
A. Jei naudojate to paties tipo durų plokštes, kurių plotis ir storis yra skirtingos, galite tiesiog reguliuoti parametrų padalijimą ir{0}}tikslų derinimą.
Kl .: Ar suformavus sutvirtinančius briaunus ant galinės durų plokštės pusės bus žymių?
A: Ne. Įrangoje formuoti naudojami atraminiai volai, o sutvirtinančių briaunų nugarėlė turi atitinkamą atramą formuojant, todėl neatsiras jokių įlenkimų ar žymių. Priekinė durų plokštės dalis yra plokščia, o gale yra aiškiai matomi sutvirtinantys briaunelės. Tiek priekinė, tiek galinė išvaizda atitinka priešgaisrinėms durų plokštėms keliamus reikalavimus.
