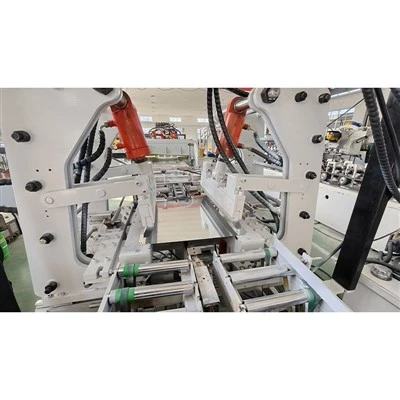

Elektrinių spintelių durų formavimo mašina
Elektrinės spintelės durų plokščių formavimo mašina yra pagrindinė durų plokščių gamybos linijos įranga. Jis specialiai sukurtas tam, kad iš -iki ilgio-nupjautų durų plokščių ruošinių suformuotų gatavų elektros spintelių durų plokštes atliekant kelis valcavimo ir lenkimo procesus. Įrangoje integruotas sutvirtinančių briaunų valcavimo formavimas, keturių-pusių kraštų lankstymas ir kampų formavimas. Jame naudojami Cr12 grūdinti volai (HRC58 laipsniai -62 laipsniai), PLC valdymo sistema ir kintamo dažnio variklio pavara. Gamybos greitis 0-4 vnt./min., bendra galia 30kW. Jis gali apdoroti 0,5–1,5 mm storio ir 100–1000 mm pločio lakštus, todėl tai yra pagrindinė įranga automatizuotam elektros spintelių durų plokščių formavimui.
Techninės specifikacijos
|
Produkto pavadinimas |
Elektrinių spintelių durų formavimo mašina |
|
|
Medžiagos specifikacija |
Q235 |
|
|
Gamybos greitis |
0-4vnt/min |
|
|
Pjovimo būdas |
Kirpimo mašina |
|
|
Įtampos parametrai |
380V/415V, 50Hz, 3 fazių |
|
|
Elektrinis valdymas |
PLC |
|
|
Pavaros variklis |
Kintamo dažnio variklio pavara |
|
|
Juostos storis |
0,5-1,5 mm (pritaikyta pagal kliento reikalavimus) |
|
|
Juostos plotis |
100-1000 mm |
|
|
Ritininė medžiaga |
Cr12, užgesintas HRC58 laipsnis -62 laipsniai |
|
|
Hidraulinės alyvos tipas |
46# hidraulinė alyva |
|
|
Pavarų alyvos tipas |
18# pavarų dėžės alyva |
|
|
Bendra variklio galia |
30 kW |
|
|
Pjovimo matmenų tolerancija |
Mažesnis arba lygus ±0,5 mm (ilgis mažesnis arba lygus 3000 mm) |
|
|
Pjovimo štampavimo medžiaga |
Cr12MoV |
|
|
Oro šaltinis |
0,5 m³/min; Slėgis: 0,7 MPa |
|
Produkto privalumai
I. Vienalaikis sutvirtinančių briaunų formavimas ir briaunų lenkimas žymiai pagerina durų plokštės tvirtumą
Didelėms ir plonoms durų plokštėms reikia sutvirtinančių briaunų, kad būtų padidintas atsparumas lenkimui. Įranga prieš lenkimo procesą vientisai suformuoja keletą išilginių sutvirtinančių briaunų, užtikrinant, kad jos būtų vientisai integruotos su durų plokštės korpusu be suvirinimo, taip garantuojamas konstrukcijos tvirtumas ir gerinama estetika. Tuo pat metu keturių pusių lenkimas ir sutvirtinimo briaunų formavimas užbaigiamas nenutrūkstamu procesu, todėl gaunamas standus, ne-deformuojamas durų skydas, kuris išlieka plokščias ir nesugriūva ilgą-naudojant.
II. Natūraliai suformuoti kampiniai kraštai, todėl nereikia suvirinti
Dėl tikslaus kampo valdymo lenkimo dalyje įranga natūraliai suformuoja kampų briaunas po lenkimo, todėl kampuose susidaro sandarios jungtys, todėl nereikia suvirinti ar šlifuoti kampų. Užbaigtos durelių plokštės kampai yra tvarkingi be suvirinimo taškų, todėl sutaupoma suvirinimo medžiagų ir darbo sąnaudų bei išvengiama paviršiaus dangos pažeidimo, kurį sukelia po-suvirinimo siūlės šlifavimas. Dėl to geresnė bendra durų plokštės estetika ir atsparumas korozijai.
III. Puikus durų plokštės lygumas ir vientisas surinkimas vienu žingsniu
Naudojant kelių{0}}taškų nukreipimo ir kelių-eigų vienodo formavimo procesą, durų skydas išlaiko lygų paviršių viso liejimo proceso metu. Po lenkimo durų skydas yra labai lygus, tvirtai priglunda prie spintelės kraštų. Sandarinimo juosta po montavimo tolygiai suspaudžiama, todėl apsaugos lygis yra IP54 arba aukštesnis. Surinkimo metu nereikia papildomo lyginimo ar reguliavimo.
Gamyklos nuotraukos
Siuntimo nuotraukos
Kliento apsilankymas
DUK
Kl .: Ar esate gamykla ar prekybos įmonė?
A: Mes esame gamykla, įsikūrusi Weifang mieste, Kinijoje. Ji turi daugiau nei dvidešimt pažangios įrangos rinkinių, įskaitant naują tikslaus apdirbimo centrą, NC tekinimo stakles, CNC vielos EDM mašinas ir didelę automobilių profilių lenkimo bandymo platformą. Kviečiame apsilankyti mūsų gamykloje bet kuriuo metu.
Kl .: Kuo skiriasi durų plokščių formavimo mašina ir šalto lenkimo formavimo mašina?
A: šalto lenkimo formavimo mašina užbaigia sutvirtinančius briaunus ir iš anksto{0}}lankstyti durų plokštės ruošinį, taip pagaminant pusgaminį. Šiuo pagrindu pagaminta durų plokščių formavimo mašina užbaigia galutinį lenkimą ir kampų formavimą, pagamindama gatavą durų plokštę. Jie abu atlieka skirtingas funkcijas gamybos linijoje, sudarydami nuolatinę gamybą.
K: Kokį matmenų tikslumo lygį galima pasiekti suformavus durų skydą?
A: Durų plokščių ilgio ir pločio tolerancijos valdomos ±0,5 mm, įstrižainės skirtumas yra mažesnis arba lygus 1 mm, o keturių kampų kampų paklaida yra mažesnė arba lygi 0,5 laipsnio. Šį tikslumą garantuoja triguba sistema: servo tiekimo uždaros-kilpos valdymas, kirpimo mašinos ilgio pjovimas ir lenkimo padėties nustatymo sistema.
